Коды ошибок частотных преобразователей Siemens: MICROMASTER и SINAMICS — расшифровка и диагностика
Siemens выпускает частотные преобразователи на двух принципиально разных платформах — MICROMASTER 440 и SINAMICS (серии G120, G120C, V20, S120). Системы кодирования ошибок у них отличаются: MICROMASTER использует четырёхзначные коды F0001–F0101, а SINAMICS — пятизначные коды F01xxx (плата управления) и F30xxx (силовой модуль), предупреждения — A0xxxx. Знание этого разграничения — первый шаг к правильной диагностике.
Для обеих платформ история неисправностей хранится в параметрах: r0947 (код ошибки), r0948 (время возникновения в моточасах), r0949 (числовое значение, уточняющее причину). Анализ этих параметров через панель BOP/IOP или ПО STARTER/TIA Portal Startdrive даёт полную картину события без дополнительной диагностики.
Разграничение платформ: чем MICROMASTER отличается от SINAMICS по кодам
| Платформа | Серии / модели | Формат кодов ошибок | Инструменты диагностики |
|---|---|---|---|
| MICROMASTER | MM420, MM430, MM440 | F0001–F0101 (Fault), A0xxx (Alarm). Четырёхзначный код без разделения плата/силовой модуль | BOP (Basic Operator Panel); параметры r0947, r0949 через панель или компьютер |
| SINAMICS (базовые) | V20, G120C, G120D | F01xxx (плата управления), F30xxx (силовой модуль PM), A0xxxx (Alarm). Пятизначный код | BOP-2 / IOP; Smart Access Module (SAM) для V20; параметры r0947–r0949 |
| SINAMICS (модульные) | G120, G120X, S120 | F01xxx (CU — блок управления), F30xxx (PM — силовой модуль), A07xxx (предупреждения). Разные коды для CU и PM | IOP-2; STARTER / TIA Portal Startdrive (полная трассировка); SINAMICS параметры r0945–r0949 |
Логика диагностики Siemens: Fault, Alarm и журнал событий
- Fault (F-код) — отказ: привод немедленно останавливает двигатель и блокирует повторный пуск. На панели отображается код (F0001, F30002 и т.д.) и мигает красный светодиод. Сброс — после устранения причины.
- Alarm (A-код) — предупреждение: привод продолжает работу, но фиксирует отклонение параметра. Некоторые предупреждения автоматически переходят в Fault при ухудшении ситуации.
- Журнал r0947 / r0948 / r0949: r0947 хранит до 8 последних кодов Fault; r0948 — время возникновения каждого; r0949 — числовое значение (fault value), уточняющее конкретную причину внутри кода. Для SINAMICS G120 этот журнал доступен через IOP или STARTER.
Коды ошибок MICROMASTER 440 (MM440): таблица и расшифровка
Коды актуальны для MICROMASTER 440 и в основном совместимы с MM420 и MM430. Параметр r0949 уточняет значение для кодов с несколькими возможными причинами.
| Код | Описание | Типичная причина | Первичные действия |
|---|---|---|---|
| F0001 | Overcurrent — перегрузка по току | КЗ в кабеле или обмотках двигателя; слишком короткое время разгона P1120; заклинивание механической нагрузки | Отключить двигатель от привода. Если F0001 исчезает — дефект в двигателе или кабеле. Увеличить P1120 (время разгона). Прозвонить фазы кабеля |
| F0002 | Overvoltage — перенапряжение в звене DC | Рекуперативная энергия при торможении без тормозного резистора; слишком короткое время торможения P1121; завышенное напряжение сети | Увеличить P1121 (время торможения). Проверить напряжение сети. Установить тормозной резистор или включить Vdc-max-регулятор (P1240=1) |
| F0003 | Undervoltage — пониженное напряжение в звене DC | Провал или кратковременное пропадание сетевого напряжения; обрыв предохранителя или автомата; неисправность выпрямительного блока | Измерить сетевое напряжение True RMS. Проверить предохранители и вводной автомат. Проверить выпрямительный диодный мост |
| F0004 | Inverter Overtemperature — перегрев инвертора | Загрязнение радиатора; отказ вентилятора охлаждения; высокая температура окружающего воздуха; высокая частота коммутации P1800 | Очистить радиатор. Проверить вентилятор охлаждения. Измерить температуру воздуха в шкафу (норма ≤ 40 °C). Снизить P1800 (частоту коммутации) |
| F0005 | I²t — перегрузка инвертора по интегральному тепловому критерию | Длительная перегрузка по выходному току выше номинала инвертора; слишком частые пуски без достаточного охлаждения | Снизить нагрузку; увеличить время разгона; уменьшить число пусков в час. Проверить соответствие мощности привода и двигателя |
| F0011 | Motor Overtemperature I²t — перегрев двигателя по тепловой модели | Длительная перегрузка двигателя; неверно задан ток двигателя P0305; неверно задан класс изоляции для тепловой модели | Проверить уставку P0305 (ток двигателя). Снизить нагрузку. Увеличить время разгона. Проверить вентиляцию двигателя |
| F0041 | Motor Identification Fault — ошибка идентификации двигателя | Параметры двигателя (P0304–P0311) введены неверно; двигатель не подключён во время процедуры идентификации; нагрузка не отключена | Проверить корректность введённых параметров двигателя. Убедиться в подключении двигателя. Отключить нагрузку перед идентификацией (P1910) |
| F0051 | EEPROM Fault — ошибка энергонезависимой памяти | Сбой записи параметров в EEPROM; нарушение питания во время сохранения; исчерпание ресурса ячеек памяти | Выполнить заводской сброс (P0010=30, P0970=1). Повторно ввести параметры. При повторении — требуется замена или ремонт платы управления |
| F0060 | ASIC Fault — программная ошибка ASIC | Внутренняя ошибка микросхемы управления; помехи по питанию; аппаратный сбой | Выполнить полный сброс питания. Если F0060 сохраняется после перезапуска — неисправность платы управления, требуется сервис |
| F0080 | Analog Input Signal Loss — обрыв сигнала аналогового входа | Обрыв кабеля задания или датчика (токовый вход 4–20 мА); задание ниже порога обнаружения обрыва; неверная конфигурация типа входа | Проверить кабель аналогового задания. Измерить ток на входе AIN (норма 4–20 мА). Проверить P0756 (тип аналогового входа) и P0761 (нижний порог обнаружения обрыва) |
| F0085 | External Fault — внешняя неисправность | Активирован вход внешней неисправности (параметр P0704–P0708); сигнал «внешняя авария» от ПЛК или датчика | Проверить сигнал на дискретном входе, назначенном как External Fault (P0704–P0708 = 29). Убедиться, что внешняя цепь в норме |
Коды ошибок SINAMICS G120 (силовой модуль F30xxx и плата управления F01xxx)

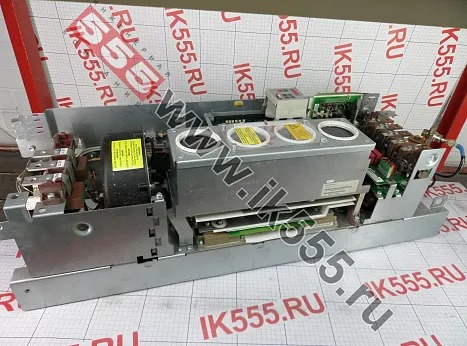

SINAMICS G120 состоит из двух независимых узлов — платы управления CU (Control Unit) и силового модуля PM (Power Module). Коды F01xxx генерирует CU, коды F30xxx — PM. Диагностировать их следует раздельно.
| Код | Описание | Типичная причина | Первичные действия |
|---|---|---|---|
| F30001 (PM) | Overcurrent — перегрузка по току силового модуля | КЗ в кабеле или обмотках двигателя; слишком короткое время разгона p1120; заклиненная нагрузка; неисправность IGBT-модуля | Отключить двигатель — если F30001 исчезает, проблема в двигателе/кабеле. Увеличить p1120. Прозвонить обмотки. При сохранении без двигателя — неисправность силового модуля |
| F30002 (PM) | DC Link Overvoltage — перенапряжение промежуточного контура (силовой модуль) | Рекуперация двигателя при быстром торможении без тормозного резистора; высокое напряжение сети; отсутствие фазы; регулятор Vdc отключён | Увеличить p1121 (время торможения). Проверить напряжение сети. Установить тормозной резистор. Значение DC-звена в момент аварии хранится в r0949 (единицы 0,1 В) |
| F30003 (PM) | DC Link Undervoltage — пониженное напряжение DC (силовой модуль) | Кратковременный провал сетевого напряжения; неисправность выпрямителя; обрыв входного предохранителя | Измерить сетевое напряжение True RMS. Проверить предохранители и вводной автомат. Исключить неисправность выпрямительного блока |
| F30004 (PM) | Inverter Overtemperature — перегрев радиатора силового модуля | Загрязнение радиатора; отказ вентилятора PM; высокая частота коммутации p0290; высокая температура в шкафу | Очистить радиатор. Проверить вентилятор PM. Снизить p0290 (частоту коммутации) до 4 кГц. Обеспечить вентиляцию шкафа |
| F30005 (PM) | I²t Overload — перегрузка силового модуля по тепловому критерию | Длительная работа с током выше номинала PM; слишком частые пуски с большой нагрузкой | Снизить нагрузку. Увеличить время разгона. Проверить соответствие номинала PM и нагрузки. Уменьшить число пусков в час |
| F30011 (PM) | Input Phase Loss — потеря фазы сети (силовой модуль) | Обрыв одной из входных фаз L1/L2/L3; неисправность контактора или автомата; плохой контакт на входных клеммах PM | Измерить напряжение на входных клеммах PM под нагрузкой. Проверить вводной автомат, контактор, предохранители, затяжку клемм |
| F30012 (PM) | Heatsink Temperature Sensor Wire Break — обрыв датчика температуры радиатора | Обрыв кабеля термодатчика; плохой контакт разъёма датчика на плате PM | Проверить разъём и кабель датчика температуры радиатора. При подтверждённом обрыве — ремонт или замена PM |
| F30013 (PM) | Heatsink Temperature Sensor Short Circuit — КЗ датчика температуры | Замыкание в кабеле датчика температуры; деградация изоляции при перегреве | Измерить сопротивление кабеля датчика. При КЗ — ремонт или замена PM |
| F30017 (PM) | Hardware Current Limit — слишком частое срабатывание аппаратного ограничения тока | Регулярные броски тока выше аппаратного предела PM; нестабильная нагрузка с ударными моментами | Проверить механику на предмет ударных нагрузок. Увеличить время разгона. Проверить параметры контура регулирования |
| F01000 (CU) | Software Error — программная ошибка платы управления | Внутренний сбой прошивки CU; ошибка EEPROM; несовместимость версий прошивки CU и PM | Выполнить полный сброс питания. Проверить совместимость версий прошивки CU и PM. При повторении — сервис CU |
| A07910 | Motor Overtemperature — перегрев двигателя (предупреждение) | Температура двигателя по тепловой модели или датчику KTY84 превысила порог p0604; неверно заданы параметры тепловой защиты | Проверить KTY84-датчик. Проверить уставки тепловой защиты p0604, p0605. Снизить нагрузку. Обеспечить вентиляцию двигателя |
| A05001 | Drive Overload — предупреждение о перегрузке привода | Тепловая модель привода выше 90% от предела; длительная перегрузка без аварийного отключения | Снизить нагрузку или время работы с нагрузкой выше номинала. Действовать до перехода предупреждения в Fault F30005 |
Диагностика наиболее частых кодов: алгоритмы
F0001 / F30001 — перегрузка по току: тест без двигателя
Ключевой разграничительный тест для обеих платформ:
- Полностью отключить питание. Отсоединить кабель двигателя от выходных клемм привода (U/T1, V/T2, W/T3).
- Подать питание. Попробовать запустить привод без подключённого двигателя (2–3 секунды).
- Если F0001/F30001 исчезает — привод исправен; дефект в двигателе или кабеле. Измерить сопротивление обмоток и изоляцию мегомметром.
- Если F0001/F30001 остаётся без двигателя — неисправен IGBT-модуль силовой части. Привод требует сервисного ремонта.
F0002 / F30002 — перенапряжение DC: торможение и сеть
- Увеличить время торможения: MICROMASTER — P1121, SINAMICS — p1121. Каждые 2–3 с дополнительного времени снижают пик напряжения DC в обратной пропорции к энергии торможения.
- Включить контроллер Vdc-max: MICROMASTER — P1240=1 (регулятор ограничения DC), SINAMICS — p1240 и p1280 (регулятор DC).
- Если F30002 связан с отсутствием фазы сети — параллельно появится A01920 или F30011. Проверить входные фазы.
- Значение DC в момент аварии читать из r0949 (единицы 0,1 В). Например, r0949 = 7000 означает 700 В — при сети 380 В это критическое перенапряжение.
F0004 / F30004 — перегрев: обслуживание и параметры
- Очистить радиатор сжатым воздухом: загрязнённый радиатор снижает теплоотдачу в 2–3 раза и является причиной большинства обращений с этим кодом.
- Проверить вентилятор охлаждения: для G120 — вентилятор встроен в PM и запускается автоматически; для MM440 — вентилятор встроен в корпус. Остановившийся вентилятор — замена.
- Снизить частоту коммутации: MM440 — P1800, G120 — p0290. Снижение с 8 кГц до 4 кГц уменьшает тепловыделение IGBT-модуля на 25–35%.
- Измерить температуру воздуха в шкафу управления: норма — не выше 40 °C. При необходимости — принудительная вентиляция шкафа или кондиционер.
Технический нюанс: На SINAMICS G120 температура радиатора PM в реальном времени читается из параметра r0037. Если значение r0037 растёт плавно и непрерывно при нормальной температуре в шкафу — проблема в загрязнении или вентиляторе PM. Если r0037 ведёт себя скачкообразно — возможен дефект датчика или платы PM.
Сброс аварии на частотниках Siemens
MICROMASTER 440
- Кнопка RESET на BOP. Нажать после устранения причины — привод переходит в готовность.
- Дискретный вход. Назначить один из DIN (P0704–P0708 = 9) как вход «Fault Reset» — сброс подачей сигнала HIGH на этот вход.
- Автосброс. P1210 — количество попыток автосброса (0–10); P1211 — интервал между попытками (1–60 с). Для токовых аварий и замыканий автосброс не рекомендуется.
SINAMICS G120 / V20
- Кнопка на BOP-2 / IOP. Кнопка сброса активна только если причина аварии устранена.
- Сброс через параметр. Запись 1 в параметр p0971 сохраняет параметры в ROM. Для сброса Fault — через меню BOP-2 или STARTER (команда «Acknowledge Fault»).
- TIA Portal Startdrive / STARTER. Через ПО выполняется полный анализ журнала r0945–r0949, трассировка параметров в момент аварии и дистанционный сброс.
- Smart Access Module (SAM) для V20. Беспроводной Wi-Fi модуль, подключаемый к фронтальному разъёму V20. Отображает коды, журнал и позволяет выполнить сброс со смартфона без физического доступа к шкафу.
Заключение: чек-лист для инженера
- Определена платформа: MICROMASTER (F0001–F0101) или SINAMICS (F30xxx — PM, F01xxx — CU). Коды не пересекаются.
- Зафиксированы код аварии и значение r0949 (fault value) — уточняет причину внутри кода.
- Для F0001/F30001: тест без подключённого двигателя выполнен до диагностики силовой части.
- Для F0002/F30002: увеличено время торможения и проверено напряжение сети; значение DC r0949 прочитано.
- Для F0004/F30004: радиатор очищен, вентилятор проверен, температура шкафа измерена.
- Для F30011: напряжение всех трёх входных фаз PM измерено под нагрузкой True RMS вольтметром.
- Для F0080: тип аналогового входа и нижний порог (P0756, P0761 на MM440; p0756, p0761 на G120) проверены.
- Сброс выполнен только после устранения причины — не методом многократного нажатия RESET.
Ответы на часто задаваемые вопросы
MICROMASTER 440 использует четырёхзначные коды F0001–F0101 — единую систему для платы управления и силовой части без разграничения. SINAMICS G120 разделяет диагностику: коды F30xxx генерирует силовой модуль PM (Power Module), коды F01xxx — плата управления CU (Control Unit), предупреждения обозначаются A07xxx и A05xxx. Смешение этих систем — самая частая ошибка при самостоятельной диагностике: код F30001 у G120 описывает перегрузку по току именно в силовом модуле, что указывает на другой порядок действий по сравнению с F0001 у MICROMASTER.
Перегрев радиатора фиксируется по датчику, встроенному в силовой блок, — не по температуре окружающей среды. Даже при 20 °C в помещении радиатор может перегреться, если: загрязнён вентилятор охлаждения привода (пыль блокирует лопасти), засорены вентиляционные каналы шкафа, задана высокая частота коммутации (8–16 кГц) при нагрузке выше 80% от номинала. Первый шаг — очистить радиатор и проверить вентилятор. Текущую температуру радиатора можно читать в реальном времени из r0037 на SINAMICS.
Параметр r0949 хранит числовое значение (fault value), которое уточняет конкретную причину внутри общего кода аварии. Например, при F0002 (перенапряжение DC) значение r0949 содержит фактическое напряжение DC в момент срабатывания в единицах 0,1 В: если r0949 = 7200 — это 720 В, что при сети 380 В означает выраженное рекуперативное перенапряжение. Без r0949 диагностика F0002 требует предположений; с r0949 точная причина ясна сразу. Смотреть параметр можно через BOP (кнопки навигации) или через STARTER/TIA Portal Startdrive.
Если F30002 возникает именно при торможении — причина в рекуперативной энергии, которая поднимает напряжение DC выше порога. Алгоритм устранения: увеличить время торможения p1121 (начать с удвоения текущего значения), включить или усилить регулятор Vdc-max (p1240, p1280), настроить функцию скругления DEC (p1130). Если механика требует быстрого торможения и эти меры недостаточны — подключить тормозной резистор через тормозной ключ Braking Module. Сброс без изменения параметров даст тот же F30002 при следующем торможении.
Автосброс (P1210 на MM440, аналогичный параметр на G120) недопустим для аварий, связанных с КЗ и замыканием на землю: повторные включения при неустранённом коротком замыкании разрушают IGBT-модуль — каждый пуск даёт тепловой удар, превышающий кратковременную допустимую нагрузку кристалла. Критичные коды, для которых автосброс запрещён: F0001/F30001 при подозрении на КЗ в кабеле или двигателе, F0003/F30003 при устойчивом пропадании напряжения, F0051 (EEPROM) и F0060 (ASIC) — внутренние аварии платы. Для этих событий требуется ручная диагностика и устранение причины до каждой попытки пуска.
