Коды ошибок частотных преобразователей ABB: расшифровка, диагностика и сброс
Коды ошибок частотных преобразователей ABB отображаются в двух форматах: Fault (F-XXXX) — аварийный сигнал, который блокирует работу привода и останавливает двигатель, и Alarm (A-XXXX) — предупреждение, при котором привод продолжает работу, но сигнализирует о приближении к предельному состоянию. Число после префикса — четырёхзначный код события, одинаковый для большинства серий ACS (ACS355, ACS550, ACS580, ACS880).
Понимание кода — первый шаг к правильной диагностике. Большинство аварий устраняется без замены оборудования: согласно данным сервисных центров, до 60% обращений с кодами F0001 и F0022 оказываются неисправностями кабеля или двигателя, а не самого привода.
Логика системы диагностики ABB: Fault, Alarm и Trip Locked
Fault (отказ) — F-XXXX
Fault — критическое событие: привод немедленно останавливает двигатель по заданной характеристике (выбег или торможение) и блокирует повторный пуск до сброса аварии. Красный индикатор на панели горит непрерывно (обычный Fault) или мигает (Trip Locked).
Alarm (предупреждение) — A-XXXX
Alarm — некритическое событие: привод продолжает работу, но фиксирует отклонение параметра от нормального диапазона. Сброс происходит автоматически при устранении причины. Если условие не исчезает — Alarm может перейти в Fault.
Trip Locked — блокирующий отказ
Trip Locked — особая категория Fault: привод не позволяет сбросить аварию нажатием кнопки RESET. Требуется полное отключение питания (на 5–10 секунд до погасания всей индикации) и повторная подача питания после устранения причины. К Trip Locked относятся, в частности, аварии замыкания на землю (F0022) и внутренние аварии оборудования.
Вспомогательный код (Auxiliary Code): как читать точный диагноз
Помимо основного кода Fault, приводы ABB серий ACS580 и ACS880 отображают вспомогательный (auxiliary) код — дополнительное число, которое уточняет конкретную причину внутри общей категории аварии. Например:
- F0001 (Overcurrent) с aux code 0x0001 — превышение тока обнаружено аппаратно (мгновенное КЗ).
- F0001 с aux code 0x0002 — превышение программного порога тока (длительная перегрузка).
- F0022 (Earth Fault) с aux code 0x0001 — замыкание на землю обнаружено при пуске.
- F0022 с aux code 0x0002 — замыкание выявлено в режиме работы.
Вспомогательный код отображается на панели ACS-AP или в ПО Drive Composer. На старых сериях (ACS355, ACS550) aux code не отображается — используется только основной Fault-код.
Таблица кодов ошибок частотных преобразователей ABB: основные серии
Коды актуальны для серий ACS355, ACS550, ACS580 и ACS880. Там, где поведение серий отличается, это указано явно.
| Код | Описание | Типичная причина | Первичные действия |
|---|---|---|---|
| F0001 | Overcurrent — превышение тока | КЗ в кабеле или обмотках двигателя; слишком короткое время разгона; перегруженный или заклиненный механизм; отказ IGBT-модуля | Отключить двигатель от привода. Если F0001 исчезает — проблема в двигателе или кабеле. Если сохраняется — неисправна силовая часть привода. Прозвонить фазы кабеля и обмотки |
| A2010 | Motor overload — перегрузка двигателя (предупреждение) | Длительная работа с током выше номинального; неверно задан ток двигателя в параметрах (пар. 99.06 на ACS355) | Проверить фактический ток двигателя по параметрам мониторинга. Сравнить с номиналом. Проверить механическую нагрузку |
| F0010 | DC Link Overvoltage — перенапряжение в звене постоянного тока | Слишком короткое время торможения; рекуперативная энергия при торможении без тормозного резистора; высокое напряжение сети | Увеличить время торможения (параметр DEC). Проверить напряжение сети. При необходимости — установить тормозной резистор или включить DC overvoltage control |
| F0009 | DC Link Undervoltage — пониженное напряжение в звене DC | Провал или кратковременное исчезновение сетевого напряжения; обрыв предохранителя или автомата питания; неисправность выпрямительного блока | Измерить напряжение на входных клеммах True RMS. Проверить предохранители и вводной автомат. При норме сети — диагностика выпрямителя |
| F0022 | Earth Fault — замыкание на землю (Trip Locked) | Замыкание фазы выходного кабеля или обмотки двигателя на корпус; повреждение изоляции кабеля; конденсат в двигателе | Полное отключение питания. Отсоединить двигатель. Мегомметром (500 В) измерить сопротивление изоляции кабеля и обмоток: норма ≥ 1 МОм. При КЗ на землю — ремонт кабеля или двигателя |
| F0059 | Motor Phase Loss — обрыв фазы двигателя | Обрыв жилы кабеля, плохой контакт на клемме двигателя или привода, обрыв обмотки статора | Измерить сопротивление между фазами (U-V, V-W, W-U) мультиметром. Норма — одинаковые значения. Проверить затяжку клемм с обеих сторон кабеля |
| F0071 | Drive Overtemperature — перегрев радиатора привода | Загрязнение радиатора и вентилятора; высокая температура окружающей среды (выше 40 °C); высокая частота коммутации; чрезмерная нагрузка по току | Очистить радиатор и вентиляционные каналы. Проверить вращение вентилятора охлаждения. Измерить температуру воздуха в шкафу. Снизить частоту коммутации в параметрах |
| A2011 | Motor Overtemperature — перегрев двигателя (PTC или расчётная) | Перегрев обмоток двигателя; неверно заданы параметры тепловой защиты; неисправность или обрыв PTC-датчика двигателя | Проверить сопротивление PTC-датчика (при нормальной температуре — менее 1500 Ом, при перегреве — выше 3000 Ом). Проверить уставку тока двигателя в параметрах |
| F0014 | Input Phase Loss — обрыв входной фазы питания | Отсутствие одной из входных фаз L1/L2/L3; неисправный контактор или автомат; плохой контакт на входных клеммах привода | Измерить напряжение на входных клеммах привода под нагрузкой. Проверить вводной автомат, контактор, предохранители. Проверить затяжку входных клемм |
| F0028 | Drive ID Run Fault — ошибка идентификации двигателя | Параметры двигателя заданы неверно; нагрузка не позволяет провести тест ID run; двигатель не подключён во время процедуры | Проверить корректность введённых параметров двигателя (мощность, ток, напряжение, скорость). Убедиться, что двигатель подключён. Повторить ID run |
| F0082 | Control Board Temperature — перегрев платы управления | Высокая температура внутри шкафа; нарушение вентиляции; неисправность вентилятора управляющей электроники | Проверить температуру в шкафу. Очистить вентиляционные каналы. Проверить вентилятор платы управления (у крупных серий — отдельный) |
| F0320 | Communication Fault — ошибка связи (Fieldbus / панель) | Разрыв кабеля Profibus/Modbus/EtherCAT; потеря связи с панелью управления; неверный адрес устройства в сети; ошибка параметров коммуникации | Проверить кабель шины, разъёмы, адрес устройства. Для ошибки связи с панелью — проверить кабель панели. Сверить параметры коммуникации с настройками ПЛК/SCADA |
| F0080 | Internal Drive Fault — внутренняя авария привода | Неисправность платы управления, сбой EEPROM, внутренняя ошибка самодиагностики | Полностью отключить питание, выдержать 5 минут, подать питание снова. При сохранении — направить привод в сервис для диагностики платы управления |
| A2001 | DC Link Overvoltage Warning — приближение к порогу перенапряжения DC | Рекуперативная энергия при торможении; завышенное напряжение сети | Увеличить время торможения. Проверить напряжение сети. Рассмотреть установку тормозного резистора. Действовать до перехода A2001 в Fault F0010 |
| A5001 | Safe Torque Off Warning — разомкнут вход STO | Канал STO (Safe Torque Off) разомкнут — функция безопасности активирована; неверное подключение цепи STO | Проверить цепь STO (клеммы STO1 и STO2 на ACS880). Если STO не используется — установить перемычку согласно документации. Нельзя игнорировать на оборудовании с функцией безопасности |

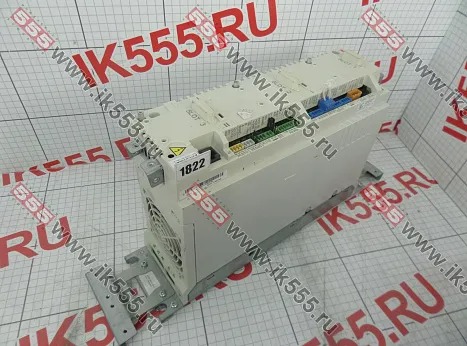

Специфика диагностики по сериям ABB
| Серия | Область применения | Инструменты диагностики | Особенности кодов |
|---|---|---|---|
| ACS355 | Простые механизмы: насосы, вентиляторы, конвейеры до 22 кВт | Базовая панель с цифровым дисплеем; основной Fault-код без aux | Коды без вспомогательного числа. RESET — кнопка на панели или DI |
| ACS550 | HVAC, насосы, вентиляторы до 355 кВт | Базовая (CDPI) или интеллектуальная панель (RMI); журнал отказов 3 последних | Два типа панелей — отображение кода отличается. Журнал хранит 3 отказа с моточасами |
| ACS580 | Общепромышленные применения до 250 кВт; поддержка Fieldbus | Панель ACS-CP-A; Drive Composer PC (по USB). Журнал 64 события | Aux-код отображается на панели. Drive Composer даёт полную трассировку параметров в момент аварии |
| ACS880 | Тяжёлые промышленные применения, процессная автоматизация до 5,6 МВт | Панель ACS-AP-I/-W; Drive Composer; NETA-21 Data Logger | Расширенный журнал событий; aux-код; поддержка профилей функций безопасности STO, SS1, SLS. Сброс через параметр 96.02 |
Диагностика наиболее частых кодов: алгоритм действий
F0001 — Overcurrent: тест с отключённым двигателем
F0001 — самый частый код. Ключевой диагностический тест:
- Полностью отключить питание привода. Отсоединить кабель двигателя от выходных клемм привода (U, V, W).
- Подать питание на привод. Попробовать запустить привод без подключённого двигателя (кратковременно, на 2–3 секунды).
- Если F0001 не появляется — привод исправен; причина в двигателе или кабеле. Прозвонить фазы кабеля, измерить сопротивление обмоток двигателя (норма — одинаковые значения между всеми парами фаз), проверить изоляцию мегомметром.
- Если F0001 появляется без подключённого двигателя — неисправен IGBT-модуль или цепь управления затворами. Привод необходимо направить в сервис.
F0022 — Earth Fault: обязательный мегомметр
F0022 — Trip Locked. Без устранения причины питание нельзя подавать повторно.
- Полностью отключить питание. Дождаться разряда конденсаторов (5–10 минут).
- Отсоединить кабель двигателя от клемм привода.
- Мегомметром (500 В DC) измерить сопротивление изоляции: каждую фазу кабеля на заземляющий проводник (PE), каждую обмотку двигателя на корпус.
- Норма: не менее 1 МОм для двигателей напряжением до 1000 В. Значение менее 0,5 МОм — дефект изоляции; значение, стремящееся к нулю — пробой.
- При исправной изоляции кабеля и двигателя — проверить заземление самого привода и экрана кабеля.
F0071 — Overtemperature: очистка и вентиляция
F0071 почти всегда решается обслуживанием, а не заменой:
- Очистить радиатор от пыли сжатым воздухом — загрязнённый радиатор снижает теплоотдачу в 2–3 раза.
- Проверить вращение вентилятора охлаждения (щупом через решётку или визуально через вентиляционные каналы после обесточивания).
- Измерить температуру воздуха внутри шкафа управления: норма — не выше 40 °C. Обеспечить вентиляцию шкафа.
- Проверить частоту коммутации в параметрах: снижение с 8 кГц до 4 кГц снижает тепловыделение IGBT-модуля примерно на 30%.
Сброс аварии ABB: порядок действий
Алгоритм сброса зависит от типа аварии:
- Обычный Fault (красный LED горит непрерывно). 1) Устранить причину. 2) Нажать RESET на панели управления, или подать сигнал на DI, назначенный как Fault Reset, или записать 1 в параметр 96.02 (ACS880).
- Trip Locked (красный LED мигает). 1) Устранить причину. 2) Полностью отключить питание привода. 3) Выдержать 5–10 секунд до погасания всей индикации. 4) Подать питание снова. RESET без отключения питания не работает.
- Alarm (жёлтая/оранжевая индикация). Сброс происходит автоматически при устранении условия, вызвавшего предупреждение. Ручной сброс не требуется.
- Автоматический сброс (Auto Reset). На ACS580/ACS880 настраивается через параметры (число попыток, интервал между попытками). Допустим для предупредительных аварий — нежелателен для F0022 (Earth Fault) и F0001 при подозрении на КЗ.
Технический нюанс: Журнал событий (fault logger) на ACS580 хранит 64 записи, на ACS880 — расширенный журнал с временными метками, значениями параметров в момент аварии и aux-кодами. Анализ журнала через Drive Composer позволяет установить точное время возникновения аварии, режим работы (нагрузка, скорость, ток) и последовательность событий — это критично при «плавающих» авариях, которые воспроизводятся нестабильно.
Заключение: чек-лист для инженера
- Зафиксированы код Fault/Alarm и вспомогательный код (aux code) с дисплея или из журнала событий.
- Определён тип аварии: Fault (обычный) или Trip Locked (мигающий LED) — от этого зависит алгоритм сброса.
- Для F0001 (Overcurrent): выполнен тест с отключённым двигателем до диагностики привода.
- Для F0022 (Earth Fault): выполнено измерение сопротивления изоляции мегомметром (500 В) — норма ≥ 1 МОм.
- Для F0071 (Overtemperature): очищен радиатор, проверен вентилятор, измерена температура в шкафу.
- Для F0014 (Input Phase Loss): напряжение на входных клеммах измерено True RMS вольтметром под нагрузкой.
- Сброс аварии выполнен только после устранения причины — не методом повторного RESET без диагностики.
- При Trip Locked — питание полностью отключено перед повторной подачей.
- При аварии F0080 (Internal Fault), сохраняющейся после перезапуска питания, привод направлен в сервис.
Ответы на часто задаваемые вопросы
Fault (код вида F-XXXX) — аварийный отказ: привод немедленно останавливает двигатель и блокирует повторный пуск до ручного сброса. Alarm (код вида A-XXXX) — предупреждение: привод продолжает работу, но сигнализирует об отклонении параметра от нормального диапазона. Alarm сбрасывается автоматически при устранении условия; если ситуация ухудшается — Alarm может перейти в Fault. На практике важно реагировать на Alarm не менее оперативно, чем на Fault: именно Alarm предшествует аварийной остановке и даёт возможность устранить проблему без простоя оборудования.
Две возможные причины. Первая — причина аварии не устранена: привод не позволяет сбросить Fault, пока условие, его вызвавшее, остаётся активным (например, температура радиатора ещё выше порога отключения). Вторая — авария относится к категории Trip Locked (мигающий красный LED): для её сброса необходимо полностью отключить питание привода, выдержать 5–10 секунд до погасания всей индикации и подать питание снова после устранения причины. Нажатие RESET при Trip Locked не имеет эффекта.
F0001 при пуске (а не в режиме работы) чаще всего вызывается тремя причинами: слишком короткое время разгона (параметр ACC), КЗ или снижение сопротивления изоляции в кабеле при подаче напряжения, или заклинивание механической нагрузки. Алгоритм: отсоединить двигатель и попробовать запустить привод вхолостую. Если F0001 исчезает — проблема в двигателе или кабеле. Если сохраняется — неисправна силовая часть привода. Дополнительно: увеличить время разгона на 20–30% и повторить тест.
Ключевой разграничительный тест — запуск привода с полностью отсоединённым кабелем двигателя (все три фазы, U/V/W). Если при запуске без двигателя F0001, F0022 или другая аварийная защита не срабатывает — привод исправен, проблема в двигателе или кабеле. Если авария появляется и без подключённого двигателя — неисправна силовая часть привода (чаще всего IGBT-модуль или цепь управления затворами). Этот тест применим для F0001, F0022, F0059 и большинства аварий, связанных с токовыми и изоляционными дефектами.
Да. На ACS580 и ACS880 автоматический сброс (Auto Reset) настраивается в группе параметров автозапуска: задаётся количество попыток (обычно 3–5) и интервал между ними (от нескольких секунд до нескольких минут). Автосброс уместен для аварий, вызванных кратковременными внешними событиями (провал напряжения сети, кратковременная перегрузка). Для F0022 (Earth Fault) и F0001 при подозрении на КЗ автосброс категорически не рекомендуется: повторные включения на неустранённое замыкание приводят к прогрессирующему разрушению IGBT-модуля и кабелей двигателя.
