Коды ошибок и неисправности частотных преобразователей Vacon
Частотные преобразователи Vacon получили широкое применение при использовании в насосах, вентиляции, конвейерах и других приводах. Продукция данного производителя достаточно надёжна, однако тоже подвержена частым неисправностям: перегрузка тока, перегрев, потеря фаз, короткое замыкание, сбой связи, перепады питания. Общие принципы диагностики по кодам различаются между брендами — подробнее в общем разделе Ошибки частотных преобразователей: коды и диагностика.
Популярными моделями частотников Vacon являются:

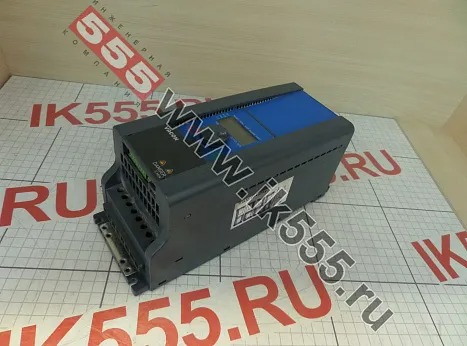

- Vacon 20 – компактный частотник для станочного/вентиляционного применения

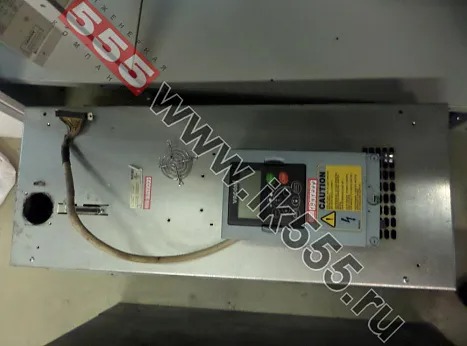

- Vacon NXP / NX Series – высокопроизводительные системы с активным торможением и функциями fieldbus
На их примере рассмотрим основные коды ошибок.
Сначала проверьте — возможно, ошибка сбросится сама
| Ситуация | Что делать |
|---|---|
| F9 (пониженное напряжение) — разово, при просадке в сети | Дождитесь восстановления напряжения; проверьте наличие всех трёх фаз. |
| F2 (перенапряжение) — единичный случай при резком торможении | Увеличьте время торможения; отключите питание на 1 минуту и включите снова. |
| F47 (обновлено ПО) — информационное сообщение, не авария | Не требует действий, если привод работает нормально. |
Эти ситуации сами не пройдут — нужна диагностика
| Код / симптом | Почему нельзя просто сбросить |
|---|---|
| F8 (системный сбой) | Часто связан с неисправностью микросхемы памяти 24C02 — требует диагностики платы. |
| F41 (перегрев IGBT-модуля), повторяющийся | Может указывать на деградацию силового модуля. |
| F3 (замыкание на землю) | Указывает на пробой изоляции — повторный пуск может повредить силовой модуль. |
| Ошибка появляется снова сразу после сброса | Причина не устранена — простой сброс её не уберёт. |
Если ваш случай — во второй таблице, не тратьте время на повторные перезапуски: оставьте заявку через форму «Необходима помощь» или позвоните по телефону 8-800-555-89-01.
Что прислать для оценки
- Модель и серия привода (Vacon 20, NXS, NXL, NXP) — с шильдика на корпусе.
- Код ошибки на дисплее в точности, как отображается.
- Фото шильдика (заводской таблички).
- Краткое описание: что происходило перед появлением ошибки.
Присылайте данные на почту, через форму на сайте или в мессенджер — предварительная оценка бесплатна.
Таблица кодов ошибок частотных преобразователей Vacon и способы их устранения
| Код | Ошибка | Возможная причина | Что сделать |
|---|---|---|---|
| F1 (Overcurrent) | Перегрузка тока > допустимого | Нагрузка слишком большая, короткое замыкание в кабеле или обмотке, неподходящий мотор | Проверьте нагрузку двигателя, состояние кабелей, сопротивление обмотки; уменьшите нагрузку |
| F2 (Overvoltage) | Перенапряжение на шине постоянного тока | Быстрое торможение, нет тормозного резистора, перепады сети | Установите резистор, увеличьте время торможения, проверьте параметры сети |
| F3 (Earth fault) | Утечка на землю | Повреждена изоляция кабеля/мотора | Проверьте сопротивление изоляции, замените повреждённый кабель |
| F5 (Charging switch) | Неисправность цепи заряда | Проблема с зарядным резистором или контактором предзаряда | Диагностика зарядной цепи в сервисе |
| F7 (Saturation trip) | Ошибка насыщения | Неисправность в силовых ключах или драйверах IGBT | Диагностика силового модуля в сервисе |
| F8 (System fault) | Системный сбой | Часто связан с неисправностью микросхемы памяти конфигурации (24C02) или платы управления | Диагностика платы управления в сервисе |
| F9 (Undervoltage DC link) | Пониженное напряжение на шине постоянного тока | Потеря фазы, слабый входной источник питания | Проверьте наличие трёх фаз, измерьте напряжение сети |
| F10 (Line supervision) | Пропала входная фаза | Неправильное подключение фазы или обрыв фазы | Убедитесь в правильности подключения фаз на входе |
| F11 (Output phase supervision) | Нет сигнала на выходе в одной фазе | Проблемы в моторах или силовой проводке | Проверьте цепь двигателя и соединения |
| F12 (Brake chopper supervision) | Не работает тормозной чоппер | Нет резистора, он повреждён, сгорел чоппер | Проверьте и установите тормозной резистор, замените чоппер |
| F13 (Drive undertemperature) | Слишком низкая температура ПЧ | Работа при температуре ниже допустимого минимума (обычно ниже −10 °C) | Обеспечьте минимально допустимую температуру эксплуатации перед запуском |
| F14 (Overtemperature) | Перегрев частотника из-за плохого охлаждения | Засорён радиатор, вентилятор не работает, высокая температура воздуха | Очистите радиатор, проверьте вентилятор, обеспечьте подачу воздуха |
| F15 (Motor stalled) | Механическая перегрузка двигателя | Заклинивание вала; слишком большая нагрузка при пуске | Проверьте механизм на заклинивание; снизьте нагрузку при старте |
| F16 (Motor overtemperature) | Перегрев двигателя | Длительная работа с перегрузкой; недостаточное охлаждение двигателя | Проверьте вентиляцию двигателя; снизьте нагрузку |
| F17 (Motor underload) | Слишком низкая нагрузка на выходе | Обрыв механической связи с нагрузкой (например, порвался ремень) | Проверьте механическую передачу и нагрузку |
| F19 (Power overload) | Перегрузка по мощности | Мощность нагрузки превышает номинал привода | Проверьте соответствие мощности привода и нагрузки |
| F25 (Motor control fault) | Неисправность схемы управления двигателем | Внутренняя ошибка управляющей электроники | Диагностика платы управления в сервисе |
| F26 (Start-up prevented) | Ошибка запуска | Некорректная последовательность команд пуска | Проверьте последовательность управляющих сигналов |
| F39 (Device removed) | Плата/опция была удалена | Отключена или отсутствует ранее установленная плата расширения | Проверьте установку плат расширения |
| F40 (Device unknown) | Установлено неизвестное устройство | Подключена несовместимая или неопознанная плата расширения | Проверьте совместимость установленного оборудования |
| F41 (IGBT temperature) | Перегрев силового IGBT-модуля | Перегрузка; недостаточное охлаждение; деградация модуля | Проверьте нагрузку и охлаждение; при повторении — диагностика IGBT |
| F50 (Analogue input) | Обрыв входного сигнала | Обрыв кабеля управляющего сигнала (например, 4–20 мА) | Проверьте кабель и источник управляющего сигнала |
Типичные неисправности Vacon по узлам (для инженера)
Блок питания (самая частая неисправность)
Симптомы: привод не включается, дисплей не загорается либо загорается и сразу гаснет. Диагностика: проверить наличие напряжений на выходе блока питания (обычно +5 В, +15 В, −15 В, +24 В); проверить контроллер источника питания и его обвязку; осмотреть плату под микроскопом на предмет загрязнений и следов перегрева.
Ошибка F8 и проблемы с памятью конфигурации
В приводах Vacon NXL/NXS используется микросхема памяти 24C02, где хранится информация о типе силового модуля и других аппаратных параметрах. При её повреждении привод не может корректно определить собственную конфигурацию, что и вызывает F8. Диагностика: сверить отображаемые приводом параметры с реальными; проверить питание микросхемы памяти. Ремонт в этом случае — перепрошивка или замена микросхемы 24C02 (требуется дамп с исправного привода того же типа).
Неисправности IGBT-модуля и драйверов
Симптомы: коды F1 (Overcurrent), F41 (перегрев IGBT), асимметрия или отсутствие сигнала на выходных фазах. Диагностика: прозвонить IGBT-модуль мультиметром; проверить управляющие сигналы на драйверах осциллографом; проверить питание драйверов. Ремонт: замена IGBT-модуля, замена драйверов (в том числе оптопар и управляющих микросхем).
Пошаговая стратегия по устранению ошибок
- Остановите привод, отключите питание до разрядки шины постоянного тока.
- Запишите код ошибки и сообщение на дисплее.
- Определите причину через таблицу: ток, напряжение, фазы, связь, перегрев.
- Выполните действия:
- Overcurrent – уберите превышение нагрузки, проверьте цепь
- Overvoltage / Undervoltage – проверьте сеть, фазы, другие параметры
- Earth fault – осмотрите изоляцию, замените кабели
- Brake chopper – проверьте резистор и чоппер
- Перегрев – очистите радиатор, проверьте вентилятор
- Сбросьте ошибку кнопкой Reset и выполните повторный запуск.
- Если ошибка осталась — свяжитесь со специалистами «Инженерной компании «555» для углублённой диагностики и ремонта.
Интересует ремонт частотных преобразователей Vacon?
Мы проконсультируем вас!
Заполните форму и наши специалисты свяжутся с вами в ближайшее время!
Как избежать повторного появления ошибок
- Монтаж на ровную панель, надёжное заземление, правильное подключение фаз.
- Регулярная чистка радиатора и вентилятора, контроль температуры воздуха вокруг.
- Настройка параметров двигателя: P1.x, P2.x, уменьшите время разгона, увеличьте торможение.
- Проверка целостности кабеля, сопротивления обмотки, правильности соединений.
Ремонт профессиональными инженерами
«Инженерная компания «555» имеет большой опыт ремонта частотных преобразователей Vacon. Наши специалисты могут обеспечить:
- Комплексную диагностику: проверка сети, связи, силового модуля, защиты.
- Использование оригинальных запасных частей и гарантию на работы.
- Быстрый ремонт при перегреве оборудования, замену IGBT, вентиляторов, EEPROM.
- Бесплатный предварительный осмотр на предмет ремонтопригодности.
Ремонт частотных преобразователей всех брендов, включая Vacon, выполняем на базе единого технологического процесса — подробнее об услуге: Ремонт частотных преобразователей.
FAQ: Часто задаваемые вопросы об ошибках Vacon
Отключите привод от сети питания, найдите кнопку [Reset] на панели управления и удерживайте её около 10 секунд при включении, затем подключите питание и проверьте параметры. Если сброс не произошёл — повторите процедуру или обратитесь к руководству на вашу конкретную модель, так как порядок может отличаться между NXS, NXL и NXP.
F8 — системный сбой. Часто связан с неисправностью микросхемы памяти конфигурации (24C02) или платы управления. В отличие от большинства других ошибок, F8 обычно не устраняется простым сбросом и требует диагностики платы в сервисном центре.
NXS — базовая серия общепромышленного применения. NXL — компактная, упрощённая линейка. NXP — старшая серия с расширенным функционалом (активное торможение, поддержка fieldbus, более мощные модели). Основной набор кодов ошибок (F1–F50) общий для всей платформы NX, но конкретный интерфейс и набор доступных функций отличается.
Частая причина — несоответствие параметров двигателя в приводе реальным паспортным данным двигателя (в том числе частота 50/60 Гц) или заводские настройки, оставленные без корректировки при вводе в эксплуатацию. Сверьте параметры привода с шильдиком двигателя и схему подключения обмоток (звезда/треугольник).
