Коды ошибок и неисправности частотных преобразователей Danfoss
Если на дисплее вашего частотного преобразователя Danfoss появился код AL (Alarm) или W (Warning) — это встроенная система самодиагностики сигнализирует о проблеме. Правильная расшифровка кода позволяет быстро устранить неисправность без простоя оборудования. В этой статье собрана полная таблица кодов ошибок для популярных серий Danfoss VLT Micro Drive FC 51, VLT AutomationDrive FC 302, VLT HVAC Drive FC 102 — с причинами возникновения и рекомендациями по устранению. Общие принципы диагностики по кодам различаются между брендами — подробнее в общем разделе Ошибки частотных преобразователей: коды и диагностика.
Частотный преобразователь — это устройство, которое управляет скоростью электродвигателя за счёт изменения частоты и амплитуды питающего напряжения. Его используют в промышленности, строительстве, транспорте и коммунальном хозяйстве для регулирования работы насосов, вентиляторов, компрессоров, конвейеров и других механизмов.
Основная задача частотного преобразователя — оптимизировать работу электродвигателя, подстраивая его параметры под конкретные условия эксплуатации. Это позволяет значительно сократить энергопотребление, снизить износ оборудования и повысить точность управления технологическими процессами.
Работа преобразователя основана на трёх основных этапах. Сначала переменный ток из электросети выпрямляется и преобразуется в постоянный. На следующем этапе происходит фильтрация и стабилизация постоянного тока. Затем постоянный ток преобразуется обратно в переменный с новой, заданной пользователем, частотой и напряжением. Такой подход позволяет управлять скоростью вращения электродвигателя в широком диапазоне, обеспечивая при этом плавный запуск, регулирование момента и безопасную остановку.

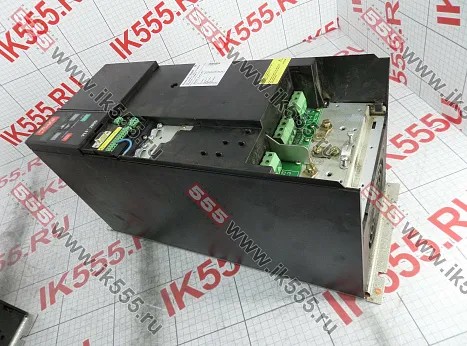

Особенности преобразователей Danfoss
Преобразователи от компании Danfoss надёжные, энергоэффективные, их можно адаптировать под разные задачи. Другие важные свойства устройств:
- Ориентация на энергосбережение. Устройства существенно снижают потребление электроэнергии, особенно в системах, где нагрузка меняется в течение рабочего цикла. Danfoss активно внедряет технологии оптимизации энергопотребления, такие как автоматическое регулирование насосов и вентиляторов в зависимости от фактической потребности.
- Плавность работы. Частотные преобразователи обеспечивают мягкий разгон и торможение электродвигателей, что снижает механические удары, продлевает срок службы машин и минимизирует риск аварийных ситуаций.
- Высокая надёжность. Danfoss использует качественные компоненты, устойчивые к колебаниям напряжения, перегреву и воздействию внешней среды. Многие модели рассчитаны на длительную работу без перерывов даже в тяжёлых промышленных условиях.
- Гибкость настройки и интеграции. Преобразователи легко настраиваются под конкретные задачи, поддерживают стандартные промышленные протоколы связи (PROFIBUS, Modbus, EtherNet/IP и другие) и совместимы с различными системами автоматизации.
- Компактность. Danfoss уделяет особое внимание компактности своих устройств. Модели, такие как VLT® Micro Drive FC 51, занимают минимальное место в шкафах управления, их легко установить даже в ограниченном пространстве.
- Глобальная сервисная поддержка. В любой точке мира можно рассчитывать на оперативную помощь в настройке, ремонте и модернизации оборудования, что особенно ценно для крупных промышленных предприятий.

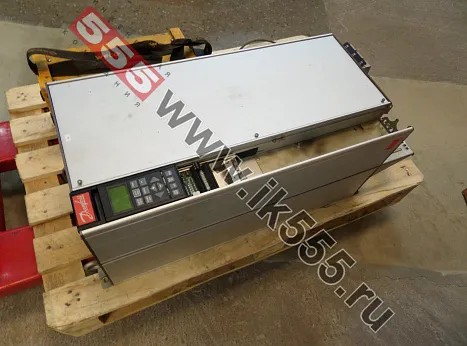

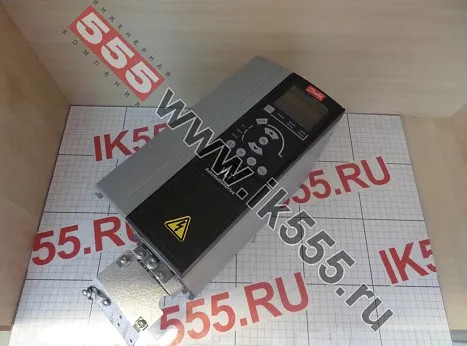

Основные серии Danfoss VLT и области их применения
| Серия | Диапазон мощностей | Типичное применение |
|---|---|---|
| VLT Micro Drive FC 51 | 0,18–22 кВт | Насосы, вентиляторы, конвейеры, простые приводы |
| VLT HVAC Drive FC 102 | 0,25–1200 кВт | ОВК-системы: вентиляция, кондиционирование, насосы |
| VLT AutomationDrive FC 302 | 0,37–1200 кВт | Промышленная автоматизация, конвейеры, смесители, подъёмники |
| VLT Refrigeration Drive FC 103 | 1,1–90 кВт | Компрессоры холодильных установок |
| VLT Aqua Drive FC 202 | 1,1–1200 кВт | Водоснабжение, водоотведение, насосные станции |
Типы сообщений ошибок
Частотные преобразователи Danfoss используют систему кодирования ошибок и предупреждений: AlarmWord, WarningWord и ExtendedStatusWord. Каждый из этих элементов представляет собой набор битов, где каждый соответствует определённой ошибке, предупреждению или состоянию устройства. Сброс ошибок выполняется после устранения причины.
AlarmWord
Отражает критические ошибки, при которых преобразователь останавливает работу электродвигателя. К таким авариям относятся, например, перегрузка по току (Over Current), короткое замыкание (Short Circuit), потеря фазы питания (Mains Phase Loss) или серьёзные внутренние неисправности (Internal Fault).
WarningWord
Используется для отображения предупреждений о неблагоприятных, но ещё не аварийных ситуациях. Например, перегрев силовой платы (Power Card Temperature), перегрев двигателя (Motor Thermal Overload) или низкое выходное напряжение. При появлении предупреждения привод может продолжать работу, однако лучше принять меры для устранения проблемы.
ExtendedStatusWord
Содержит дополнительную информацию о состоянии привода, такую как работа системы управления тормозом, активация ограничений тока или наличие ошибок связи.
Trip и Trip Lock — в чём разница?
Ошибки Danfoss делятся на два уровня по поведению привода при сбросе:
- Trip (отключение): привод останавливает двигатель и отображает код ошибки. После устранения причины ошибку можно сбросить кнопкой [Reset] или управляющим сигналом. Большинство кодов AL относится к этой категории.
- Trip Lock (заблокированное отключение): привод останавливается и блокируется — кнопка [Reset] не помогает. Для сброса требуется полное отключение питания и повторное включение после устранения неисправности. К Trip Lock относятся: AL13 (Earth Fault), AL16 (Short Circuit), AL17 (Internal Fault), AL29 (Heatsink temp) и другие критические аварии.
Если после отключения питания ошибка появляется снова — необходима диагностика в сервисном центре.
Как читать ошибки
Каждая ошибка или предупреждение представлены в статусных словах отдельным битом. При возникновении нескольких ошибок одновременно их коды суммируются, и в статусном слове появляется итоговое значение. Для расшифровки ошибок это значение разбивается на активные биты, соответствующие конкретным проблемам. Подход Danfoss к кодированию ошибок позволяет быстро и точно диагностировать неисправности, минимизируя время простоя оборудования и облегчая техническое обслуживание.
Как прочитать код ошибки с дисплея Danfoss
Шаг 1. Запишите код, который отображается на дисплее. Формат: AL + цифра (например, AL13) или W + цифра (предупреждение).
Шаг 2. Найдите код в таблице ниже — она содержит расшифровку для FC 51 и FC 302.
Шаг 3. Для просмотра журнала предыдущих ошибок войдите в параметр 15-30 «Alarm Log» через панель управления LCP.
Как сбросить ошибку на частотном преобразователе Danfoss
- Способ 1 — кнопка [Reset] на панели LCP. Нажмите и удерживайте 1 секунду после устранения причины ошибки. Работает для большинства Trip-ошибок.
- Способ 2 — цифровой вход. Если привод настроен, подайте сигнал Reset на соответствующий клеммный вход (по умолчанию — клемма 18 или 19, зависит от настройки параметра 5-10 или 5-11).
- Способ 3 — через управляющее слово (ПЛК). Установите бит 7 слова управления (CTW bit 7 = 0, затем = 1).
- Способ 4 — отключение питания. Для Trip Lock ошибок — единственный способ. Выключите питание, выждите 30–60 секунд (разряд конденсаторов DC-звена), включите снова.
Сначала проверьте — возможно, ошибка сбросится сама
| Ситуация | Что делать |
|---|---|
| DC under voltage (AL8) — разово, при просадке в сети | Дождитесь восстановления напряжения; проверьте наличие всех трёх фаз и предохранители. |
| DC over voltage (AL7) — единичный случай при резком торможении | Увеличьте время торможения (par. 3-42); при необходимости отключите питание на 1 минуту. |
| Motor ETR overtemp (AL10) — двигатель перегрелся при нагрузке | Дайте двигателю остыть — тепловая модель ETR сбросится сама; проверьте вентиляцию. |
| Ramping / Torque limit (Warning) — информационное предупреждение | Не требует действий, если привод работает штатно; при желании увеличьте время разгона. |
Эти ситуации сами не пройдут — нужна диагностика
| Код / симптом | Почему нельзя просто сбросить |
|---|---|
| AL13 (Earth Fault) — Trip Lock | Пробой изоляции или неисправность IGBT-модуля — повторный пуск усугубит повреждение. |
| AL16 (Short Circuit) — Trip Lock | Короткое замыкание в выходных цепях или силовом модуле — требует диагностики. |
| AL17 (Internal Fault) — Trip Lock | Аппаратная неисправность платы управления, памяти или внутреннего питания. |
| Ошибка появляется снова сразу после сброса | Причина не устранена — сброс её не уберёт. |
| Двигатель гудит, но не вращается | Возможен обрыв фазы (Motor Phase Missing) или неисправность силового модуля. |
Если ваш случай — во второй таблице, не тратьте время на повторные перезапуски: оставьте заявку через форму «Необходима помощь» или позвоните по телефону 8-800-555-89-01.
Что прислать для оценки
- Модель привода целиком — с шильдика на корпусе, например FC-302P7K5T5E20H1B.
- Серию преобразователя — FC 51, FC 102, FC 202, FC 302 и др.
- Код ошибки на дисплее в точности, как он отображается (например, AL13, AL17).
- Фото шильдика (заводской таблички).
- Краткое описание: что происходило перед появлением ошибки.
Присылайте данные на почту, через форму на сайте или в мессенджер — предварительная оценка бесплатна.
Таблица с расшифровкой ошибок на примере частотного преобразователя Danfoss
Для примера рассмотрим возможные ошибки частотного преобразователя Danfoss VLT® Micro Drive FC 51. Таблица актуальна для FC 51, FC 101 и в основном для FC 102 / FC 302 (совпадающие биты). Для FC 302 существуют дополнительные биты — см. таблицу AL-кодов в разделе ниже.
| Bit | Hex | Dec | AlarmWord | WarningWord | ExtendedStatusWord |
|---|---|---|---|---|---|
| 0 | 0x1 | 1 | Brake check | Ramping | |
| 1 | 0x2 | 2 | Power card temperature | Power card temperature | |
| 2 | 0x4 | 4 | Earth Fault | Start CW/CCW | |
| 3 | 0x8 | 8 | Slow down | ||
| 4 | 0x10 | 16 | Ctrl.word Timeout | Ctrl.word Timeout | Catch up |
| 5 | 0x20 | 32 | Over Current | Over Current | |
| 6 | 0x40 | 64 | Torque limit | ||
| 7 | 0x80 | 128 | Motor thermal overload | Motor thermal overload | Output current high |
| 8 | 0x100 | 256 | Motor ETR overtemperature | Motor ETR overtemperature | Output current low |
| 9 | 0x200 | 512 | Inverter overload | Inverter overload | |
| 10 | 0x400 | 1024 | DC under voltage | DC under voltage | |
| 11 | 0x800 | 2048 | DC over voltage | DC over voltage | |
| 12 | 0x1000 | 4096 | Short Circuit | ||
| 13 | 0x2000 | 8192 | Braking | ||
| 14 | 0x4000 | 16384 | Mains phase loss | Mains phase loss | |
| 15 | 0x8000 | 32768 | "AMT Not OK" | OVC active | |
| 16 | 0x10000 | 65536 | Live zero error | Live zero error | AC brake |
| 17 | 0x20000 | 131072 | Internal fault | ||
| 18 | 0x40000 | 262144 | |||
| 19 | 0x80000 | 524288 | U phase loss | ||
| 20 | 0x100000 | 1048576 | V phase loss | ||
| 21 | 0x200000 | 2097152 | W phase loss | ||
| 22 | 0x400000 | 4194304 | |||
| 23 | 0x800000 | 8388608 | Control Voltage Fault | ||
| 24 | 0x1000000 | 16777216 | |||
| 25 | 0x2000000 | 33554432 | Current limit | ||
| 26 | 0x4000000 | 67108864 | Brake resistor shortcircuit | ||
| 27 | 0x8000000 | 134217728 | Brake IGBT shortcircuit | ||
| 28 | 0x10000000 | 268435456 | Motor Phase Missing | ||
| 29 | 0x20000000 | 536870912 | Drive initialised | ||
| 30 | 0x40000000 | 1073741824 | Undefined | ||
| 31 | 0x80000000 | 2147483648 | Mechanical brake low | Database Busy |
Коды состояния можно считать как слово по указанному адресу и интерпретировать уже во внешней управляющей системе. Ниже — подробное пояснение основных ошибок с привязкой к битам из таблицы.
Ошибка Brake check (Bit 0, AlarmWord)
Сигнализирует о проблемах с контролем тормоза двигателя. Обычно возникает, если преобразователь не может подтвердить корректную работу механического тормоза в момент запуска или остановки.
Предупреждение Ramping (Bit 0, WarningWord)
Указывает на то, что двигатель находится в процессе разгона или замедления. Это нормальное состояние, но иногда оно длится дольше из-за перегрузки или настроек.
Ошибка Power card temperature (Bit 1, AlarmWord и WarningWord)
Возникает, когда достигнута предельная температура при перегреве силовой платы преобразователя. Это может быть связано с плохой вентиляцией, жаркой погодой или загрязнением вентиляционных отверстий.
Ошибка Earth Fault (Bit 2, AlarmWord) — Trip Lock
Означает обнаружение утечки тока на землю. Проверьте правильность подключения кабелей и их соединения, состояние изоляции.
Что делать:
- Отключите кабель двигателя от выходных клемм U, V, W.
- Включите привод — если ошибка исчезла, проблема в кабеле или двигателе (пробой изоляции).
- Измерьте сопротивление изоляции кабеля двигателя мегомметром (500 В): норма — не менее 1 МОм.
- Измерьте сопротивление изоляции обмоток двигателя. При пробое — ремонт или замена двигателя.
- Если ошибка осталась без кабеля — неисправен IGBT-модуль инвертора преобразователя.
Предупреждение Start CW/CCW (Bit 2, WarningWord)
Появляется при попытке запуска двигателя в прямом (CW) или обратном (CCW) направлении, что фиксирует система.
Ошибка Ctrl.word Timeout (Bit 4, AlarmWord и WarningWord)
Свидетельствует о том, что преобразователь не получил вовремя управляющую команду от внешней системы управления, например, от ПЛК. Это может быть признаком неисправности сети или ошибки в настройках обмена данными.
Ошибка Over Current (Bit 5, AlarmWord и WarningWord)
Указывает на несоответствие мощности преобразователя нагрузке. Часто возникает при резком увеличении нагрузки или заклинивании механизма.
Что делать:
- Проверьте, не заклинен ли механизм нагрузки (прокрутите вручную).
- Проверьте параметры двигателя (par. 1-20 до 1-25) — они должны соответствовать шильдику.
- Увеличьте время разгона (par. 3-41) — резкий разгон увеличивает пусковой ток.
- Проверьте отсутствие КЗ в кабеле двигателя (прозвонка с отключённым двигателем).
- Если ошибка повторяется — диагностика IGBT-модуля инвертора.
Предупреждение Torque limit (Bit 6, WarningWord)
Появляется, если двигатель достигает установленного предела крутящего момента. Это может быть вызвано высокой нагрузкой или механическими препятствиями.
Интересует ремонт частотных преобразователей Danfoss?
Мы проконсультируем вас!
Заполните форму и наши специалисты свяжутся с вами в ближайшее время!
Ошибка Motor thermal overload (Bit 7, AlarmWord и WarningWord)
Означает, что температура двигателя превышает допустимый уровень. Система отслеживает перегрев, чтобы предотвратить повреждение изоляции обмоток.
Что делать:
- Дайте двигателю остыть — ETR — это программная тепловая модель, она сбросится после охлаждения.
- Проверьте правильность ввода параметров двигателя (par. 1-23 Ток двигателя).
- Проверьте вентиляцию двигателя — возможно, засорены каналы охлаждения.
- Снизьте нагрузку или увеличьте время цикла работы.
- Проверьте параметр 1-90 (Motor Thermal Protection) — убедитесь, что уставка корректна.
Ошибка Motor ETR overtemperature (Bit 8, AlarmWord и WarningWord)
Связана с превышением допустимой температуры модели нагрева двигателя (ETR — Electronic Thermal Relay). Это виртуальная модель нагрева, встроенная в преобразователь, которая рассчитывает температуру на основе режима работы двигателя.
Ошибка Inverter overload (Bit 9, AlarmWord и WarningWord)
Возникает, если преобразователь перегружен в течение длительного времени. Это может привести к перегреву внутренних компонентов.
Ошибка DC under voltage (Bit 10, AlarmWord и WarningWord)
Сообщает о падении напряжения в звене постоянного тока ниже допустимого уровня. Возможные причины — перебои в работе источника питания или чрезмерные падения напряжения сети.
Что делать:
- Измерьте входное напряжение (должно быть в допустимом диапазоне: 3×380–480 В ±10%).
- Проверьте предохранители и автоматический выключатель на вводе.
- Проверьте состояние зарядного резистора и цепи предзаряда DC-звена.
Ошибка DC over voltage (Bit 11, AlarmWord и WarningWord)
Появляется, если напряжение в звене постоянного тока превышает безопасный предел. Чаще всего это связано с резким торможением двигателя без должного рассеивания энергии.
Что делать:
- Увеличьте время торможения (par. 3-42) — рекуперация при резком торможении повышает напряжение DC-звена.
- Проверьте наличие и исправность тормозного резистора (если применяется).
- Проверьте входное напряжение сети — скачок питания может вызвать DC OV.
Ошибка Short Circuit (Bit 12, AlarmWord)
Указывает на короткое замыкание в выходных цепях преобразователя или двигателя. Короткое замыкание, например, может вызвать пробой изоляции силовых компонентов.
Ошибка Braking (Bit 13, AlarmWord)
Появляется во время активного торможения двигателя. Это нормальное состояние, если задействован тормозной резистор.
Ошибка Mains phase loss (Bit 14, AlarmWord и WarningWord)
Возникает из-за асимметрии фазных напряжений, возможно, двигатель неправильно подключён. При отсутствии фазы привод может не запускаться или работать с перегрузкой.
Что делать:
- Измерьте напряжения на всех трёх входных фазах мультиметром.
- Проверьте предохранители на вводе (все три фазы).
- Проверьте клеммный блок L1, L2, L3 — затяжку винтов и отсутствие следов перегрева.
- Убедитесь, что параметр 14-12 (Response to Mains Imbalance) настроен корректно.
Ошибка "AMT Not OK" (Bit 15, AlarmWord)
Указывает на проблему в системе автоматического тестирования двигателя (AMT). В WarningWord в этом случае может отображаться состояние OVC active, связанное с ограничением выходного тока.
Ошибка Live zero error (Bit 16, AlarmWord и WarningWord)
Возникает, если ток сигнала 4–20 мА падает ниже допустимого уровня (например, кабель оборван, произошло ослабление контакта на клемме). В ExtendedStatusWord в этом случае дополнительно фиксируется включение AC тормоза.
Ошибка Internal fault (Bit 17, AlarmWord) — Trip Lock
Сигнализирует о внутренней неисправности преобразователя, связанной с ошибками памяти, процессора или внутреннего обмена данными.
Что делать:
- Отключите питание, выждите 60 секунд, включите снова.
- Если ошибка повторяется — запишите полный код Internal Fault (в параметре 15-43 можно посмотреть sub-code).
- Internal Fault с одним и тем же sub-кодом при каждом включении — признак аппаратной неисправности платы управления или EEPROM.
- Обратитесь в сервисный центр — самостоятельное устранение Internal Fault невозможно.
Ошибка U phase loss (Bit 19), V phase loss (Bit 20) и W phase loss (Bit 21, AlarmWord)
Все три ошибки относятся к потере одной из фаз питания, соответственно: фазы U, V или W.
Ошибка Control Voltage Fault (Bit 23, AlarmWord)
Возникает при сбое напряжения питания цепей управления преобразователя.
Ошибка Current limit (Bit 25, AlarmWord)
Отображается при достижении установленного лимита выходного тока.
Ошибка Brake resistor shortcircuit (Bit 26, AlarmWord)
Указывает на короткое замыкание в тормозном резисторе.
Ошибка Brake IGBT shortcircuit (Bit 27, AlarmWord)
Говорит о коротком замыкании в тормозном транзисторе преобразователя.
Ошибка Motor Phase Missing (Bit 28, AlarmWord)
Возникает при отсутствии одной из фаз на выходе преобразователя. Это может быть связано с обрывом кабеля двигателя или неисправностью двигателя.
Статус Drive initialised (Bit 29, AlarmWord)
Этот бит устанавливается после того, как преобразователь завершает процесс инициализации. Не является ошибкой, это просто индикация готовности к работе.
Статус Undefined (Bit 30, AlarmWord)
Этот бит устанавливается крайне редко и свидетельствует о состоянии, не описанном в стандартной таблице ошибок. Можно интерпретировать как возникновение ситуации, которую сам контроллер преобразователя идентифицировать по какой-то причине не может.
Ошибка Mechanical brake low (Bit 31, AlarmWord)
Сигнализирует о пониженном напряжении управления механическим тормозом. В ExtendedStatusWord при этом может появляться состояние Database Busy, что указывает на занятость внутренней базы данных преобразователя.
Расшифровка кодов ошибок на дисплее преобразователя частоты Danfoss
Коды на дисплее FC 302 (и совместимых серий FC 102, FC 202) отображаются в формате AL + номер (например, AL12 — Overcurrent). Это удобный формат для быстрого поиска — достаточно найти номер в таблице. Коды AL для FC 51 частично совпадают, но имеют ряд отличий — в частности, нет кодов, специфичных для Advanced Vector Control (AVC).
| Код | Сообщение (англ.) | Описание (рус.) | Что делать |
|---|---|---|---|
| A4 | Mains phase loss | Потеря фазы питания | Проверить входное напряжение и предохранители |
| A7 | DC over voltage | Превышение напряжения DC-звена | Увеличить время торможения; проверить тормозной резистор |
| A8 | DC under voltage | Пониженное напряжение DC-звена | Проверить питание и предохранители; диагностика выпрямителя |
| A9 | Inverter overload | Перегрузка инвертора | Снизить нагрузку; проверить охлаждение; уменьшить частоту ШИМ |
| A10 | Motor ETR overtemp | Перегрев двигателя (ETR) | Дать остыть; проверить параметры двигателя и вентиляцию |
| A12 | Overcurrent | Перегрузка по току | Проверить механизм; увеличить время разгона; диагностика IGBT |
| A13 | Earth fault | Замыкание на землю — Trip Lock | Проверить изоляцию кабеля и обмоток; диагностика IGBT |
| A14 | Overload | Перегрузка | Снизить нагрузку; проверить настройки токоограничения |
| A15 | Incompatible hardware | Несовместимость аппаратного обеспечения | Проверить совместимость плат и опций; диагностика в сервисе |
| A16 | Short circuit | КЗ на выходе — Trip Lock | Прозвонить кабель двигателя; диагностика IGBT |
| A24 | 24V supply low | Низкое напряжение 24 В на вспомогательной цепи | Проверить нагрузку на источник 24 В и внешние потребители |
| A39 | Heat sink sensor | Нет сигнала с датчика температуры радиатора | Диагностика датчика и платы — обратиться в сервис |
| A47 | 24V supply low (internal) | Внутренний источник 24 В перегружен или неисправен | Диагностика цепи питания платы управления |
| A51 | AMA Unom, Inom | Ошибка автотюнинга двигателя (неверные Unom, Inom) | Проверить параметры двигателя по шильдику; повторить AMA |
| A53 | AMA motor too big | Двигатель слишком большой для автотюнинга | Проверить соответствие мощности привода и двигателя |
| A54 | AMA small motor | Двигатель слишком мал для автотюнинга | Проверить соответствие мощности привода и двигателя |
| A65 | Control board overtemp | Перегрев управляющей платы | Обеспечить вентиляцию шкафа; проверить вентилятор охлаждения |
| A68 | Safe stop activated | Активирован безопасный останов | Проверить цепь STO (безопасный останов), клемму 37 |
| A80 | Drive initialized | Привод инициализирован значениями по умолчанию | Заново задать параметры под ваше применение |
| A92 | No-flow | Нет потока (например, в насосе) | Проверить наличие среды, клапаны и датчики потока |
| A93 | Dry pump | Работа насоса «на сухую» | Проверить уровень и подачу жидкости на всасе |
| A95 | Broken belt | Обрыв ремня | Проверить механическую передачу и ремень |
| A96 | Start delayed | Задержка запуска | Информационное сообщение; проверить настройки задержки |
| A97 | Stop delayed | Задержка остановки | Информационное сообщение; проверить настройки задержки |
| A98 | Clock fault | Ошибка встроенных часов | Настроить часы; при повторении — замена батарейки/платы |
| 5376–65535 | Internal fault | Внутренняя ошибка, требуется обращение в сервис Danfoss | Отключить питание 60 с; при повторении — диагностика в сервисе |
Заключение
Что делать при появлении ошибки — алгоритм первых действий
- Шаг 1. Запишите код ошибки с дисплея.
- Шаг 2. Найдите код в таблице выше и прочитайте описание.
- Шаг 3. Устраните внешнюю причину: проверьте питание, нагрузку, кабели, охлаждение.
- Шаг 4. Сбросьте ошибку кнопкой [Reset] или отключением питания (для Trip Lock).
- Шаг 5. Запустите привод и наблюдайте — повторяется ли ошибка.
- Шаг 6. Если ошибка повторяется или относится к категории Internal Fault / Earth Fault / Short Circuit — не пытайтесь устранить самостоятельно. Это признак повреждения силовых компонентов.
Частотные преобразователи Danfoss — это сложные электронные устройства, сочетающие мощную силовую часть, системы управления, защиты и диагностики. Их надёжность и устойчивость к внешним воздействиям позволяет использовать преобразователи в тяжёлых условиях. Но при возникновении ошибок, особенно связанных с перегревами, короткими замыканиями или потерей фаз, существует риск повреждения внутренних электронных компонентов: силовых модулей, выпрямителей, звеньев постоянного тока или плат управления.
Если преобразователь регулярно выдаёт ошибки перегрузки, коротких замыканий или внутренних неисправностей (Internal Fault), это может указывать на проблемы с оборудованием, которые требуют профессиональной диагностики и ремонта. Попытки самостоятельного устранения сложных электрических неисправностей могут привести к усугублению поломки и полному выходу устройства из строя.
При появлении серьёзных ошибок важно немедленно остановить оборудование, отключить питание и обратиться к квалифицированным специалистам, у которых есть опыт работы с частотными преобразователями Danfoss. Ремонт частотных преобразователей всех брендов, включая Danfoss, «Инженерная компания «555» выполняет на базе единого технологического процесса — подробнее об услуге: Ремонт частотных преобразователей.
FAQ: Часто задаваемые вопросы об ошибках Danfoss
Сброс ошибки не устраняет её причину — он лишь снимает блокировку привода. Если причина не устранена, ошибка повторится сразу или через некоторое время. Например, если AL13 (Earth Fault) снова появляется после сброса — значит пробой изоляции не устранён. Привод нужно осматривать и ремонтировать, а не многократно сбрасывать ошибку.
Trip Lock — это заблокированное отключение, при котором кнопка [Reset] не работает. Возникает при критических авариях: AL13 (Earth Fault), AL16 (Short Circuit), AL17 (Internal Fault), AL29 (Heatsink temp). Для снятия Trip Lock нужно полностью отключить питание преобразователя, подождать 30–60 секунд, затем включить снова. Если Trip Lock повторяется немедленно — привод требует диагностики в сервисном центре.
Warning (предупреждение) — привод продолжает работать, но параметр приближается к критическому значению. Например, температура растёт, но ещё в норме. Необходимо принять меры, но остановки нет. Alarm (авария) — привод останавливает двигатель и блокируется. Требует устранения причины и сброса. Часть Alarm-кодов является Trip Lock и не сбрасывается кнопкой Reset.
В параметре 15-30 «Alarm Log» хранится до 10 последних аварий с отметкой времени. Для просмотра перейдите в меню Quick Menu → Alarm Log на панели LCP. В расширенном меню параметров группа 15 содержит подробную информацию о каждой аварии: код, значение тока, напряжения и температуры в момент срабатывания.
Internal Fault (AL17) — одна из самых серьёзных ошибок: она указывает на аппаратную неисправность самого преобразователя (платы управления, памяти, внутреннего источника питания). В зависимости от sub-кода возможен ремонт платы управления, замена отдельных компонентов или прошивка. «Инженерная компания «555» специализируется на компонентном ремонте Danfoss FC 51, FC 102, FC 202, FC 302 — в том числе при Internal Fault.
Не удалось устранить ошибку самостоятельно?
«Инженерная компания «555» специализируется на диагностике и ремонте частотных преобразователей Danfoss на компонентном уровне: FC 51, FC 102, FC 202, FC 302 и других серий VLT. Работаем в том числе со сложными случаями: Internal Fault, повреждение IGBT, неисправность платы управления. ✔ Бесплатный предварительный осмотр на предмет ремонтопригодности ✔ Гарантия на выполненный ремонт ✔ Работаем с предприятиями по всей России. Заполните форму «Необходима помощь» или позвоните: 8-800-555-89-01 (звонок бесплатный).
