Коды ошибок и типичные неисправности частотных преобразователей Lenze
Частотные преобразователи Lenze (серии 8200 Vector, 9300 Vector, Motec, SMD/TMD) широко применяются для управления электродвигателями благодаря широкому функционалу, встроенным таймерам, ПИД-регулятору и коммуникациям (RS-485). Однако, как и любое сложное электронное оборудование, частотники Lenze подвержены поломкам в процессе эксплуатации. Ключ к быстрой диагностике — правильно определить код ошибки и причину неисправности. Общие принципы диагностики по кодам различаются между брендами — подробнее в общем разделе Ошибки частотных преобразователей: коды и диагностика.
Обратите внимание: серии Lenze 8200 Vector и 9300 используют коды формата OC1–OC8, OU, LU, OH, CE; более старая серия 8200 SMD/TMD использует иные буквенные обозначения (CF, FI, dF, EEr и др.). Уточняйте серию вашего привода по шильдику перед поиском расшифровки кода.

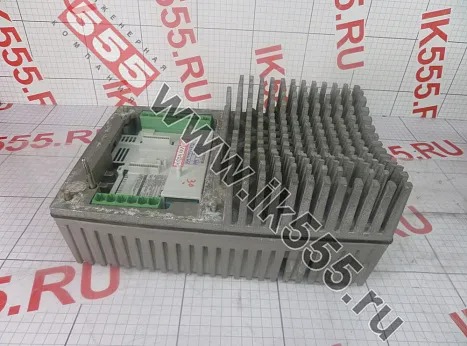

Частотный преобразователь Lenze
Сначала проверьте — возможно, ошибка сбросится сама
| Ситуация | Что делать |
|---|---|
| LU (пониженное напряжение) — разово, при просадке в сети | Дождитесь восстановления напряжения; проверьте кабель питания при повторении. |
| OU (перенапряжение) — единичный случай при резком торможении | Увеличьте время торможения в параметрах; отключите питание на 1 минуту и включите снова. |
| CE0–CE4 (ошибка связи) — после перезагрузки контроллера/ПЛК | Проверьте, восстановилась ли связь; при необходимости перезапустите привод. |
Эти ситуации сами не пройдут — нужна диагностика
| Код / симптом | Почему нельзя просто сбросить |
|---|---|
| OC2 (замыкание на землю в кабеле двигателя) | Указывает на пробой изоляции — повторный пуск опасен и может повредить силовой модуль. |
| OC6 (перегрузка двигателя, повторяющаяся) | Может указывать на несоответствие мощности привода нагрузке — нужен подбор или диагностика. |
| H05/H07 (внутренняя аппаратная ошибка, для 9300) | Требует диагностики платы управления, самостоятельно не устраняется. |
| Ошибка появляется снова сразу после сброса | Причина не устранена — простой сброс проблему не уберёт. |
Если ваш случай — во второй таблице, не тратьте время на повторные сбросы: оставьте заявку через форму «Необходима помощь» или позвоните по телефону 8-800-555-89-01.
Что прислать для оценки
- Модель и серия привода (8200 Vector, 9300, SMD/TMD и т.д.) — коды различаются между сериями.
- Код ошибки на дисплее в точности, как он отображается (например, OC1, OU, LU).
- Фото шильдика (заводской таблички).
- Кратко: что происходило перед появлением ошибки.
Присылайте данные на почту, через форму на сайте или в мессенджер — предварительная оценка бесплатна.
Типичные неисправности частотных преобразователей Lenze
- Перегрузка по току — из-за несоответствия мощности ПЧ нагрузке или короткого замыкания в кабеле/обмотке → коды OC1–OC8.
- Перегрев — при недостаточном охлаждении, загрязнении радиатора или поломке вентиляторов → код OH.
- Перенапряжение на шине DC — часто из-за быстрого торможения или отсутствующего тормозного резистора → код OU.
- Пониженное напряжение — при нестабильности сети, обрыве фазы или неисправной автоматике → код LU.
- Сбой связи — теряется сигнал в RS-485/CAN-интерфейсе → коды CE0–CE4.
- Внешняя ошибка / защита двигателя — срабатывание цепи безопасности или тепловой защиты → коды Err, LP1.
При возникновении сбоя частотник Lenze выводит код ошибки на внешний дисплей или встроенный интерфейс.
Таблица кодов ошибок Lenze (8200 Vector / 9300)
| Код | Значение ошибки | Возможная причина | Рекомендации по устранению |
|---|---|---|---|
| OC1 | Короткое замыкание кабеля двигателя / перегрузка | Короткое замыкание; чрезмерный ёмкостный зарядный ток в длинном кабеле двигателя | Найти и устранить причину КЗ; проверить кабель двигателя; при необходимости использовать более короткий кабель |
| OC2 | Замыкание фазы двигателя на землю | Одна из фаз двигателя имеет замыкание на землю | Прозвонить изоляцию кабеля и обмоток мегомметром; проверить кабель |
| OC6 | Перегрузка двигателя (I²t защита) | Ток двигателя превышает расчётный длительное время | Проверить нагрузку и параметры двигателя; проверить корректность настройки защиты |
| OU | Перенапряжение на шине DC | Слишком высокая энергия торможения (напряжение DC-шины выше уставки параметра C0173) | Использовать тормозной модуль/резистор; увеличить время торможения; проверить параметр C0173 |
| LU | Пониженное напряжение на шине DC | Напряжение DC-шины ниже уставки; просадка входного питания | Проверить входное напряжение; проверить предохранители и автоматику |
| OH | Перегрев радиатора (свыше +90 °C) | Высокая температура окружающей среды (>+40…+50 °C); загрязнён радиатор; неверное положение монтажа | Обеспечить охлаждение; очистить радиатор; проверить положение монтажа |
| CE0–CE4 | Ошибки связи (AIF, CAN-IN1–3, Bus OFF) | Обрыв или неисправность интерфейса связи; проблемы CAN-сети; несовпадение конфигурации | Проверить интерфейсный модуль и проводку; проверить адрес и терминирующий резистор CAN |
| Err | Внешняя ошибка (сигнал аварийной остановки) | Сработала цепь безопасности | Проверить аварийный останов и реле безопасности |
| LP1 | Активна защита двигателя | Перегрузка двигателя | Проверить нагрузку и подключение двигателя |
Коды ошибок серии Lenze 8200 SMD/TMD
Более старая линейка Lenze 8200 SMD/TMD использует другую систему обозначений. Ниже — основные коды этой серии.
| Код | Значение ошибки |
|---|---|
| OC1 | Короткое замыкание / перегрузка преобразователя |
| OC2 | Замыкание на землю |
| OC6 | Перегрузка двигателя |
| OH | Перегрев |
| OU | Перегрузка по DC-цепям (перенапряжение шины) |
| CF | Ошибка данных |
| FI | Ошибка EPM (модуля памяти параметров) |
| dF | Ошибка динамического торможения |
| EEr | Внешняя ошибка |
| F0 / F2 | Внутренние ошибки |
Порядок действий при появлении ошибки
- Остановите устройство и отключите питание, дождитесь полной разрядки шины постоянного тока.
- Ознакомьтесь с кодом ошибки, который отображается на дисплее.
- Используйте таблицу для поиска значения кода и возможной причины: ток, напряжение, температура, вентилятор, связь, память.
- OC1/OC2: проверьте кабель двигателя на КЗ и замыкание на землю, сопротивление изоляции.
- OC6: проверьте нагрузку двигателя и параметры тепловой защиты.
- OU: установите или проверьте тормозной резистор, увеличьте время торможения.
- LU: проверьте входное напряжение и предохранители.
- OH: проверьте вентилятор и радиатор, обеспечьте охлаждение.
- CE0–CE4: проверьте кабель и настройки сети связи.
- Сбросьте сообщение об ошибке и включите частотник заново.
Интересует ремонт частотных преобразователей Lenze?
Мы проконсультируем вас!
Заполните форму и наши специалисты свяжутся с вами в ближайшее время!
Если неисправность повторяется или связана с внутренними модулями — обратитесь в «Инженерную компанию «555». Наш сервисный центр обладает всем необходимым оборудованием и квалифицированным персоналом, чтобы помочь в ремонте частотных преобразователей Lenze.
Как избежать дорогостоящих простоев?
- Убедитесь в корректной базовой установке (наличие заземления, направление охлаждения, защита от внешних воздействий).
- Поддерживайте вентиляцию и чистоту в шкафу.
- Убедитесь в надёжном подключении кабелей и работе защитных узлов.
- Используйте встроенные средства Lenze для мониторинга.
- Регулярно проверяйте соединения, сопротивление изоляции, параметры двигателя — это позволит избежать критических поломок.

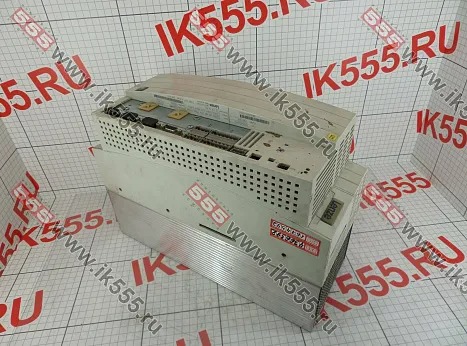

Частотный преобразователь Lenze
Почему следует обратиться за ремонтом частотных преобразователей Lenze в «Инженерную компанию «555»
- В нашей компании работают квалифицированные специалисты, знакомые с любыми моделями частотников Lenze.
- Проведём полную диагностику: от сетевых подключений до SMD-модулей и EEPROM.
- Обеспечим высококвалифицированный ремонт на компонентном уровне с гарантией.
- Бесплатный предварительный осмотр на предмет ремонтопригодности — определим причину неисправности без предоплаты.
Ремонт частотных преобразователей всех брендов, включая Lenze, выполняем на базе единого технологического процесса — подробнее об услуге: Ремонт частотных преобразователей.
FAQ: Часто задаваемые вопросы об ошибках Lenze
8200 Vector и 9300 используют коды вида OC1–OC8, OU, LU, OH, CE. Более старая серия SMD/TMD использует другую систему: CF, FI, CFG, dF, EEr, F0, F2 и др. Уточняйте серию своего привода по шильдику перед поиском расшифровки.
C0173 — параметр, задающий пороговое напряжение срабатывания защиты от перенапряжения на шине DC. Если реальное напряжение шины превышает это значение (например, из-за интенсивного торможения без тормозного резистора), срабатывает код OU.
Да, если причина в повреждённом кабеле — замените или отремонтируйте кабель. Если после отключения кабеля от привода ошибка сохраняется, значит неисправность в самом приводе (силовом модуле), и требуется диагностика в сервисе.
После устранения причины используйте функцию сброса на панели управления либо цифровой вход, назначенный на сброс ошибки (в параметрах серии 9300 — соответствующий код функции клеммы). Если ошибка сбрасывается, но появляется снова — причина не устранена.
