Стенд ABB ACS800

Стенд ABB ACS800 — это специализированный шкафный стенд для диагностики, проверки и тестирования преобразователей частоты серии ABB ACS800. Конфигурация стенда ориентирована на работу с силовыми модулями, узлами шкафных приводов и сервисными операциями, связанными с настройкой, мониторингом и восстановлением работоспособности оборудования.

Стенд предназначен для испытаний инверторных и выпрямительных ячеек, контроля технического состояния силовой части и проверки оборудования после ремонта. Благодаря наличию встроенных средств управления, защиты и нагрузочной части он позволяет проводить как базовую функциональную проверку, так и полноценные нагрузочные испытания в условиях, максимально приближенных к реальной эксплуатации.

Дополнительным преимуществом является высокая универсальность комплекса: связка двух асинхронных двигателей по 200 кВт применяется не только для оборудования ABB, но и для тестирования преобразователей частоты и силовых модулей других производителей мощностью от 150 кВт.

Назначение стенда

Основная задача стенда ABB ACS800 — диагностика и тестирование преобразователей частоты линейки ABB ACS800, включая шкафные исполнения и отдельные силовые ячейки. Стенд используется для проверки оборудования до и после ремонта, поиска неисправностей, анализа работы выпрямителей и инверторов, а также для подтверждения работоспособности силовой части под нагрузкой.

Такой подход особенно важен для высокомощного промышленного оборудования, где ошибка при вводе в эксплуатацию или неполная проверка после ремонта могут привести к повторным отказам, простоям и дополнительным затратам.

Конструкция и состав стенда

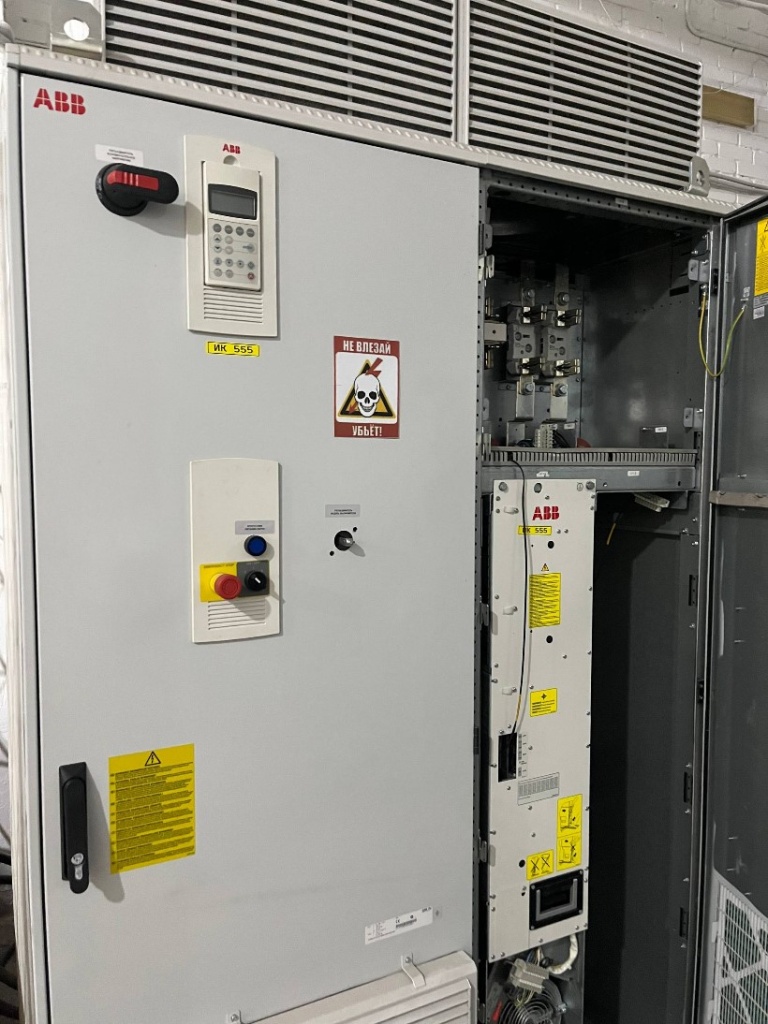

Стенд выполнен в виде шкафной конструкции. Основные силовые и вспомогательные компоненты установлены внутри шкафа и на его дверце, что обеспечивает удобный доступ к системе управления, диагностике и органам безопасности.

Инверторный модуль ACS800-104

В открытой правой секции шкафа установлен инверторный модуль промышленного частотно-регулируемого привода. Конструкция корпуса и фронтальной панели соответствует модулям серии ABB ACS800, в частности многоприводной серии ABB ACS800-104. Это позволяет использовать стенд для проверки модулей в типовой сервисной и испытательной конфигурации.

Инверторный модуль используется для:

• проверки работоспособности силовой инверторной части;
• диагностики электронных и силовых компонентов;
• контроля корректности работы после ремонта;
• испытаний в составе комплексной схемы стенда.

Панель управления ABB CDP-312R

На левой закрытой дверце установлена буквенно-цифровая панель управления ABB CDP-312R. Она используется для программирования, мониторинга параметров, просмотра диагностических сообщений и сброса ошибок электроприводов серии ACS800.

Панель CDP-312R обеспечивает оператору быстрый доступ к основным сервисным функциям:

• изменение и настройка параметров;
• контроль рабочих значений;
• просмотр аварий и предупреждений;
• сброс ошибок и запуск диагностических процедур.

Выпрямительный модуль и система охлаждения

За закрытой дверцей стенда установлен модуль выпрямителя, а в верхней части шкафа размещены вентиляторы охлаждения. Такая компоновка позволяет обеспечить нормальный температурный режим силовых компонентов и выполнять испытания в стабильных условиях.

Система охлаждения необходима для отвода тепла, поддержания надёжной работы силовых узлов и снижения риска перегрева при длительных или нагрузочных испытаниях.

Органы управления и безопасности

Под дисплеем расположены основные элементы управления и безопасности:

• кнопка аварийной остановки (E-STOP) со светосигнальной арматурой;
• переключатель режимов;
• рукоятка вводного выключателя-разъединителя питания модулей управления, расположенная в верхней левой части двери.

Наличие этих элементов позволяет безопасно проводить испытания мощного электрооборудования и оперативно останавливать процесс при возникновении нештатной ситуации.

Дополнительное оснащение стенда

Стенд дополнительно оснащён преобразователем частоты ABB ACS800-07-0610-3, который позволяет тестировать под нагрузкой ячейки выпрямителей и инверторов данной линейки. Это существенно расширяет возможности комплекса, так как испытания под нагрузкой позволяют выявлять дефекты, не проявляющиеся в холостом режиме.

Также в состав стенда входит повышающий трансформатор ЕС3-63УХЛ3 с уровнями напряжения 380 / 525 / 660 / 690 В, обеспечивающий возможность подачи питающего напряжения вплоть до 3×690 В переменного тока.

Наиболее мощный нагрузочный стенд лаборатории

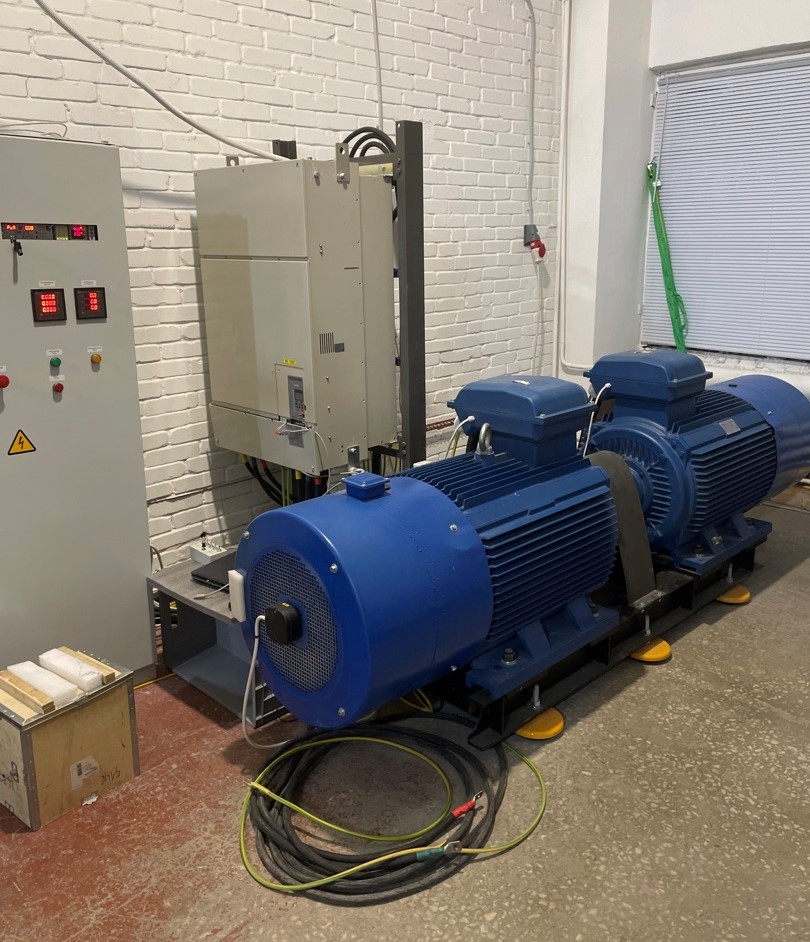

Ключевая особенность стенда ABB ACS800 — наличие мощной нагрузочной части. Связка двух асинхронных двигателей по 200 кВт совместно с матричным рекуператором позволяет формировать контролируемую нагрузку и выполнять испытания оборудования в рабочих режимах, близких к реальным производственным условиям.

Использование рекуперации повышает энергоэффективность испытаний и делает стенд особенно полезным для сервисных подразделений и лабораторий, работающих с высокомощными приводами.

Благодаря такой конфигурации стенд подходит для:

• нагрузочного тестирования преобразователей частоты ABB ACS800;
• проверки силовых ячеек после ремонта;
• испытаний оборудования других производителей от 150 кВт;
• выявления скрытых дефектов силовой и управляющей части;
• проверки устойчивости работы привода при повышенной нагрузке.

Диапазон тестируемого оборудования

Благодаря своей конфигурации стенд ABB ACS800 позволяет тестировать преобразователи частоты мощностью от 150 кВт со следующими уровнями входного напряжения:

• по переменному току: 3×380 В, 3×525 В, 3×660 В, 3×690 В;
• по постоянному току: 735 В, 924 В, 966 В.

Кроме того, стенд позволяет проверять ячейки выпрямителей и инверторов линейки ACS800 в шкафном исполнении, а также использовать нагрузочную систему для тестирования оборудования других брендов аналогичного класса мощности.

Основные возможности стенда

• диагностика преобразователей частоты серии ABB ACS800;
• проверка инверторных и выпрямительных модулей;
• тестирование шкафных силовых ячеек;
• мониторинг параметров и считывание ошибок через CDP-312R;
• испытания после ремонта или модернизации;
• нагрузочные испытания оборудования мощностью от 150 кВт;
• тестирование приводной техники других производителей;
• проверка работы оборудования в широком диапазоне напряжений.

Технические особенности и преимущества

Параметр	Описание
Базовая платформа	Шкафный стенд для диагностики и тестирования оборудования серии ABB ACS800
Инверторный модуль	ABB ACS800-104
Панель управления	ABB CDP-312R
Дополнительный преобразователь	ABB ACS800-07-0610-3
Повышающий трансформатор	ЕС3-63УХЛ3, 380 / 525 / 660 / 690 В
Поддерживаемое питание AC	3×380 В, 3×525 В, 3×660 В, 3×690 В
Поддерживаемое питание DC	735 В, 924 В, 966 В
Минимальная мощность тестируемого оборудования	От 150 кВт
Нагрузочная часть	Связка двух асинхронных двигателей по 200 кВт
Энергоэффективность испытаний	Матричный рекуператор
Дополнительная область применения	Тестирование оборудования других производителей от 150 кВт

Преимущества использования стенда ABB ACS800

Стенд ABB ACS800 сочетает в себе возможности сервисной диагностики и испытательной лаборатории. Он позволяет не только локализовать неисправность, но и подтвердить работоспособность оборудования под нагрузкой, что особенно важно при работе с мощными промышленными приводами.

• Специализация под ABB ACS800. Конфигурация стенда адаптирована под проверку силовых модулей и шкафных решений этой линейки.
• Нагрузочные испытания. Связка двух двигателей по 200 кВт позволяет тестировать оборудование в реальных рабочих режимах.
• Универсальность. Возможна проверка не только ABB, но и приводов других производителей от 150 кВт.
• Широкий диапазон напряжений. Стенд поддерживает несколько уровней входного питания как по переменному, так и по постоянному току.
• Безопасность эксплуатации. Аварийная остановка, вводной выключатель и режимное управление повышают безопасность проведения испытаний.
• Энергоэффективность. Матричный рекуператор снижает энергетические потери при нагрузочном тестировании.

Заключение

Стенд ABB ACS800 — это высокомощный испытательный комплекс для диагностики и тестирования преобразователей частоты серии ACS800, выпрямительных и инверторных ячеек, а также приводного оборудования других производителей. Оснащение модулем ACS800-104, панелью CDP-312R, выпрямительным модулем, системой охлаждения, дополнительным преобразователем ACS800-07-0610-3, повышающим трансформатором ЕС3-63УХЛ3 и мощной нагрузочной частью делает его универсальным и эффективным инструментом лабораторного уровня.

За счёт связки двух асинхронных двигателей по 200 кВт и матричного рекуператора стенд является наиболее мощным нагрузочным стендом лаборатории и позволяет проводить испытания оборудования от 150 кВт в широком диапазоне напряжений и режимов работы.
